Чому обирають нас?
Професійна команда
Компанія Liaoning Pengcheng Cable Co., Ltd. була заснована в 1990 році. Команда R & D компанії складається з досвідчених експертів у галузі кабельних технологій, які самостійно розробили різноманітні високотехнологічні спеціальні кабельні вироби.
Сучасне обладнання
Pengcheng Cable має низку міжнародних передових виробничих ліній, сучасних заводів, індустріальних парків інтегрованих підприємств з виробництва дроту та кабелю.
Контроль якості
Продукція компанії пройшла сертифікацію системи управління якістю ISO9001/IATF16949, сертифікацію системи управління навколишнім середовищем ISO14001, сертифікацію системи управління охороною праці ISO45001, систему управління вимірюванням ISO10012 та інші 8 основних систем управління.
Універсальне рішення
Компанія в основному займається дослідженнями, розробкою та виробництвом гнучких вогнетривких кабелів з мінеральною ізоляцією, гофрованих кабелів з мідною оболонкою з мінеральною ізоляцією з мінеральною ізоляцією з слюди, а також нових броньованих силових кабелів із високою провідністю серії 8000 із стійкими до повзучості алюмінієвими сплавами, що мають сердечник із блокуванням. а також безгалогенні малодимні вогнестійкі кабелі та звичайні дроти та кабелі та інший повний спектр повних специфікацій високоякісних кабельних продуктів системних досліджень та розробки, проектування, виробництва, маркетингу та обслуговування.

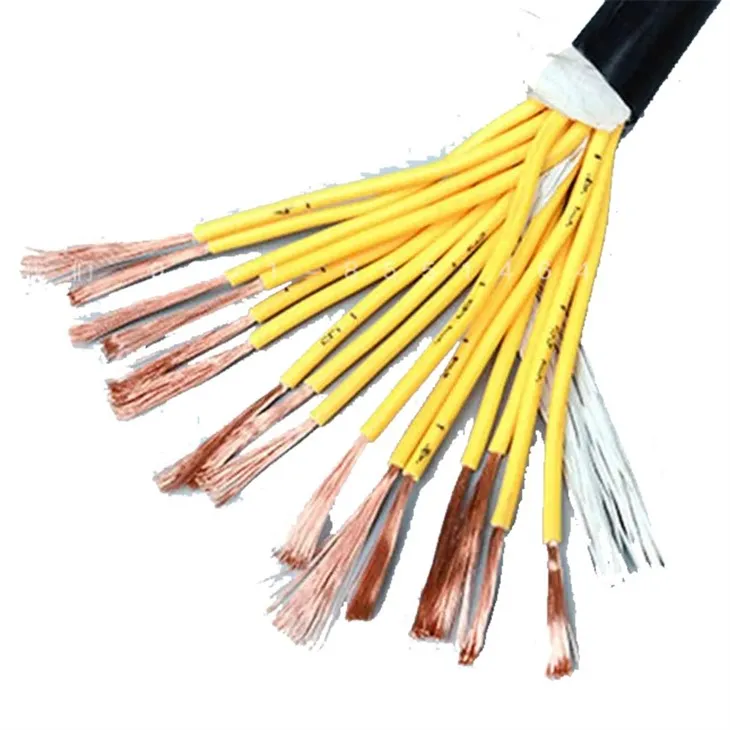

Провід панелі керування — це багатожильні кабелі, які використовуються в системах автоматизації та приладобудування. дроти контрольної панелі можуть вимірювати та регулювати передачі автоматизованих процесів. дроти панелі керування часто мають рейтинг UL та/або CSA.
Кабель управління освітленням ПВХ
Кабель управління освітленням з ПВХ, кабель управління з ПВХ-ізоляцією в ПВХ-оболонці. k: Кабель керування, перший v: Ізоляційний матеріал полівінілхлорид, другий v: Матеріал оболонки полівінілхлорид, p: Екранований кабель, у кабелі є шар металевого екрану.
Кабель керування освітленням 2.5 Sy Cable
КВВ контрольний кабель специфікації моделі технічні параметри
● Номінальна напруга частоти живлення Uo/U становить 450/750 В.
● Допустима довготривала робоча температура провідника кабелю становить 70 градусів.
Серцевина кабелю управління - мідна жила, номінальний переріз 2,5 мм2 і нижче, 2 ~ 61 жила; 4 ~ 6 мм2,2 ~ 14 жил; 10мм2,2 ~ 10 жил. Робоча температура кабелю керування: гумова ізоляція становить 65 градусів, ізоляція з ПВХ становить 70 градусів і 105 градусів двох класів.
Кабель керування KYJY — це низьковольтний кабель керування з ізольованою сталевою стрічкою з мідним сердечником із захищеною від полум’я низькою напругою, покритий ПВХ. Кабель керування KYJY виготовляється відповідно до стандарту GB/T9330.3-2008.
Вогнестійкий контрольний провід
Протипожежний кабель, зшитий поліетилен типу XLPE, синтетичний кабель зі скрученою жилою, колір жили відповідає GB/T 5023.1, підходить для номінальної напруги 450/750 В, температура укладання не нижче 0 градусів.
4-жильний кабель керування, кабель керування byj підходить для полівінілхлоридної оболонки з номінальною напругою 450/750 В, зшитого поліетилену типу XLPE, скрученого синтетичного кабелю із серцевиною, колір жили відповідно до хроматографічного вибору GB/T 5023.1 та JB/T 8734.1.
Контрольний кабель — це кабель керування з ПВХ-ізоляцією та ПВХ-оболонкою, який підходить для промислових і гірничодобувних підприємств, енергетичних і транспортних відділів, для номінальної напруги змінного струму нижче 450/750 В для керування, захисту ліній та інших випадків.
4-жильний екранований кабель керування, придатний для номінальної напруги 450/750 В, робоча температура не вище 70 градусів, температура встановлення не нижче 0 градусів.
Різниця між кабелем керування та кабелем приладів полягає в основному у використанні. Будь-яка може бути цільною або багатожильною. У «старі добрі часи» дроти панелі керування (для двигунів) потребували більшого дроту, ніж кабелі приладів, щоб справлятися з більшими струмами, необхідними для пускачів двигунів. Зазвичай вони закінчувалися під гвинтовими клемами, а суцільний дріт полегшує це закінчення.
Інструментальні кабелі мали менший діаметр і часто виготовлялися з багатожильного дроту, який є більш гнучким. Сьогодні, коли ширше використовується електронне керування стартером, головним чином проводка керування розподільними пристроями (вимикачами) потребує дроту більшого діаметру.
Інша відмінність між цими двома типами полягає в тому, що інструментальний кабель зазвичай є екранованою (екранованою) крученою парою. Ця конструкція служить для мінімізації «перехресних перешкод» (індуктивного зв’язку), які спричиняють помилкові показання приладів. Дроти контрольної панелі, чиї схеми працювали на рівнях 125 В постійного струму, 110 В змінного струму або 220 В змінного струму, як правило, були несприйнятливі до цього, тому не вимагали екранування.
Сьогодні, коли керуючі сигнали подаються при напрузі 24 В постійного струму, для них також рекомендується конструкція екранованої витої пари.
Ви все ще повинні бути обережними щодо розділення рівнів, але якщо ви маєте справу з низькою напругою постійного струму (максимум 28 В), резистивними навантаженнями та використанням екранованих кабелів витої пари, ви можете об’єднати жили керування та вимірювання в один кабель, де необхідний. (Краще тримати їх окремо.) Ви також повинні тримати індуктивні навантаження (наприклад, соленоїди та реле) окремо від приладів, оскільки вони можуть створювати високі індуктивні стрибки напруги, коли вони знеструмлені.
Вам все одно потрібно вибрати розмір дроту, достатній для максимальної сили струму та ізольований для максимальної напруги.
Чи можна використовувати провід панелі керування для живлення
Проводи панелі керування безпосередньо передають електричну енергію від точки розподілу електроенергії енергосистеми до ліній живлення різного електричного обладнання, тоді як силові електричні кабелі в основному використовуються для передачі потужної електричної енергії при генерації, розподілі, передачі, трансформації, і лінії електроживлення, через які проходить великий струм. Електричний силовий кабель використовується в магістралі енергосистеми для передачі та розподілу великофункціональної електричної енергії.
Проводи панелі керування виготовляються з дотриманням суворих процесів забезпечення та контролю якості. Націлені на обслуговування протягом попередньо визначеного періоду часу, дроти контрольної панелі працюватимуть бездоганно протягом усього терміну служби.
До переваг проводів ППК можна віднести:
● Легкий
● Гнучкість для будь-якої конструкції
● Механічна ефективність
● Корисно для кількох секторів
● Функціонування проти перешкод
● Тривалий термін служби
● Характеристика зносостійкості
● Матеріал, що не піддається корозії
Хоча існують різні типи проводів панелі керування, більшість із них мають подібну конструкцію. Вони складаються з семи окремих пучків дроту. У центрі проводу контрольної панелі розташований один пучок проводів, який оточений шістьма іншими пучками проводів.
Більшість типів проводів ППК виготовляють зі сталі. При цьому деякі з них виготовлені з вуглецевої сталі, тоді як інші виготовлені з нержавіючої сталі. Дроти панелі керування з вуглецевої сталі міцніші, але їм не вистачає корозійностійких властивостей нержавіючої сталі. Незалежно від матеріалу, дроти панелі керування вже міцні, оскільки вони складаються з кількох пучків дроту.
Як вибрати розмір дроту панелі керування
Спочатку виміряйте найбільше допустиме падіння напруги.
По-друге, обчисліть струм навантаження.
По-третє, ви повинні знати, що найбільш підходящим буде той кабель, який має номінальний струм, найближчий до розрахованого струму навантаження. Кілька таблиць із розмірами кабелів і відповідними номінальними значеннями струму легко доступні в Інтернеті. Використовуйте таку таблицю, щоб вибрати відповідний кабель.
По-четверте, використовуйте діаграму, щоб також визначити падіння напруги в метрах або 100 футів відповідно до вашої системи переваг.
По-п’яте, використовуйте наступну формулу розміру кабелю та номінального струму для розрахунку падіння напруги вздовж фактичної довжини електричного кола.
● Якщо ви хочете обчислити падіння напруги на метр, (фактична довжина ланцюга x падіння напруги на 1 м) /100
● Якщо ви хочете знайти падіння напруги в 100 футів (фактична довжина ланцюга х падіння напруги для 100 футів) /100
Після розрахунку вище, ви повинні помножити отримане значення на коефіцієнт навантаження:
Коефіцієнт навантаження=Струм навантаження, що приймається кабелем/ Номінальний струм кабелю (який має бути наведено в таблиці, на яку ви посилаєтеся).
Тепер ви отримали значення падіння напруги кабелю, коли через нього проходить струм навантаження.
Якщо це значення менше максимально допустимого падіння напруги, то вибраний розмір кабелю має бути в порядку.
Якщо значення перевищує значення максимально допустимого падіння напруги, то необхідно розрахувати падіння напруги для наступного кабелю більшого розміру відповідно до наведеної таблиці. Цей процес необхідно продовжувати до тих пір, поки значення падіння напруги не стане меншим за максимально допустиме значення падіння напруги.
Скільки жил має провід панелі управління
Кількість жил кабелю живлення порівняно невелика, включаючи одножильні, двожильні, 3-жильні, 4-жильні та 5-жильні. Відповідно до вимог електромережі, максимум зазвичай становить 5 ядер. Для передачі керуючих сигналів використовуються дроти ППК, які містять велику кількість жил від 2 жил до 61 жил і більше. дроти контрольної панелі також використовують різні структури сердечника та засоби екранування для отримання задовільного ефекту електромагнітної сумісності.
З чого зроблені дроти панелі управління
Провід панелі керування виготовляється з механічного кабелю (дротяного тросу), який зазвичай виготовляється з оцинкованої сталі, нержавіючої сталі або інших сплавів. Проводи панелі керування – це вузол або система кабелів і компонентів, як-от фітинг з кулькою та хвостовиком, де є вхідний сигнал або дія, що викликає вихід або результат.
Поради щодо монтажу проводів панелі керування
● Струмопровідна жила кабелів
Що стосується струмопровідного сердечника, вам потрібно знати, з якого матеріалу виготовлений струмопровідний сердечник, який поперечний переріз сердечника та кількість дрібних волокон усередині сердечника. Ви зможете розглянути відповідні варіанти конструкції, щоб гарантувати, що ефективність передачі кабелю не буде знижена.
Матеріал сердечника та поперечний переріз сердечника впливатимуть на відстань передачі. Кількість дрібних волокон збільшить м’якість серцевини (збільшуючи радіус вигину кабелю) і збільшить здатність поглинати вібрацію, спричинену оточуючими механізмами.
● Екрануюча стрічка кабелів
Екрануюча стрічка допомагає контролювати кабелі живлення для кращої передачі сигналів. Вони виготовляються з тонкої алюмінієвої фольги або лудженої мідної сітки. Матеріал з алюмінієвої фольги досить міцний, тому необхідно звернути увагу на допустимий радіус вигину, щоб не порушити помехозахисний шар проводу ППК.
● Напруга кабелів
Робоча напруга також є фактором, який слід враховувати при встановленні силових кабелів. Зазвичай кабелі з напругою 300В/500В або 0,6/1кВ прокладаються в систему кабельних лотків, окрему від систем з низькою напругою<100V.
Перш ніж монтувати провід панелі керування, ви повинні ретельно ознайомитися з технічними вимогами проекту, щоб мати певне уявлення про робоче середовище та сполуки, яким кабель живлення повинен піддаватися щодня.
Залежно від середовища встановлення дроти контрольної панелі часто класифікують на багато типів із такими характеристиками, як кабелі захисту від перешкод, кабелі, стійкі до масла та хімікатів, вогнестійкі кабелі тощо.
У процесі монтажу проводів панелі керування є два важливі фактори, на які ми повинні звернути увагу: розташування між силовими кабелями та температуру навколишнього середовища силових кабелів.
Обидва перерахованих вище фактора безпосередньо впливають на силу струму. Це впливає на процес передачі електроенергії для обладнання в процесі виробництва.
● Розташування установки між силовими кабелями
Для місця встановлення між кабелями причиною різниці в силі струму є тепло, яке утворюється всередині кабелю живлення. При цьому електроенергія буде втрачатися через процес перетворення електричної енергії в теплову.
Якщо кабелі розташовані поруч один з одним, під час передачі електроенергії температура між кабелями буде резонувати, спричиняючи підвищення загальної температури та зменшення сили струму в кабелі.
● Температура навколишнього середовища кабелю живлення.
Температура навколишнього середовища установки має великий вплив на силу струму кабелю. Температура 30 градусів вважається ідеальною для струму, коли коефіцієнт зміни не надто великий, але коли температура піднімається до 60 градусів, сила струму значно впаде. Тому в процесі монтажу проводів контрольної панелі ми повинні ретельно розглянути середовище встановлення, а також розташування кабелів, щоб кабелі працювали з найкращою ефективністю.
Наша фабрика
Liaoning Pengcheng Cable Co., Ltd. була заснована в 1990 році, розташована в північно-східному центрі ділового району Шеньян і Телін, є всеохоплюючою силою авангарду підприємств з виробництва проводів і кабелів. Pengcheng Cable має низку міжнародних передових виробничих ліній, сучасних заводів, індустріальних парків інтегрованих підприємств з виробництва дроту та кабелю. Зараз компанія розташована в індустріальному парку Xintaizi провінції Ляонін, займаючи площу майже 150 акрів, площа заводу — понад 50 акрів. Компанія в основному займається дослідженнями, розробкою та виробництвом гнучких вогнетривких кабелів з мінеральною ізоляцією, гофрованих кабелів з мідною оболонкою з мінеральною ізоляцією з мінеральною ізоляцією з слюди, а також нових броньованих силових кабелів із високою провідністю серії 8000 із стійкими до повзучості алюмінієвими сплавами, що мають сердечник із блокуванням. а також безгалогенні малодимні вогнестійкі кабелі та звичайні дроти та кабелі та інший повний спектр повних специфікацій високоякісних кабельних продуктів системних досліджень та розробки, проектування, виробництва, маркетингу та обслуговування. Продукція Pengcheng широко використовується в інтелектуальних мережах, енергетиці, зеленому будівництві, інтелектуальних заводах і лікарнях та інших сферах. В даний час має низку чинних патентів.
Наш сертифікат
Продукція компанії пройшла сертифікацію системи управління якістю ISO9001/IATF16949, сертифікацію системи управління навколишнім середовищем ISO14001, сертифікацію системи управління охороною праці ISO45001, систему управління вимірюванням ISO10012 та інші 8 основних систем управління. А також національна ліцензія на виробництво промислової продукції, національна обов’язкова сертифікація продукції (сертифікація 3C), сертифікація PCCC і сертифікація якості CQC у Китаї, сертифікація вогнезахисних етикеток, сертифікація вогнезахисних етикеток та інші сертифікати.
FAQ
Популярні Мітки: провід панелі керування, виробники проводів панелі керування Китай, постачальники, фабрика
